Beta 1516 — Drie-armige trekkers
Drie-armige trekkers voor onderdelen die klemvast op een as zitten. Doordat de kracht over drie in plaats van twee armen wordt verdeeld, is de greep zekerder en blijft het onderdeel beter recht staan tijdens het trekken. Het zelfremmende effect houdt de armen op hun plaats zodra u de spindel aandraait. Beta geeft de serie op voor uittrekwerk in krappe ruimtes.
Kenmerken
- Zelfremmend effect houdt de armen op hun plaats
- Drie armen voor zekere greep en trekkracht
- Voor uittrekwerk in krappe ruimtes
- Drie maten met maximale spanwijdte 60, 70 of 90 mm
Uitvoeringen

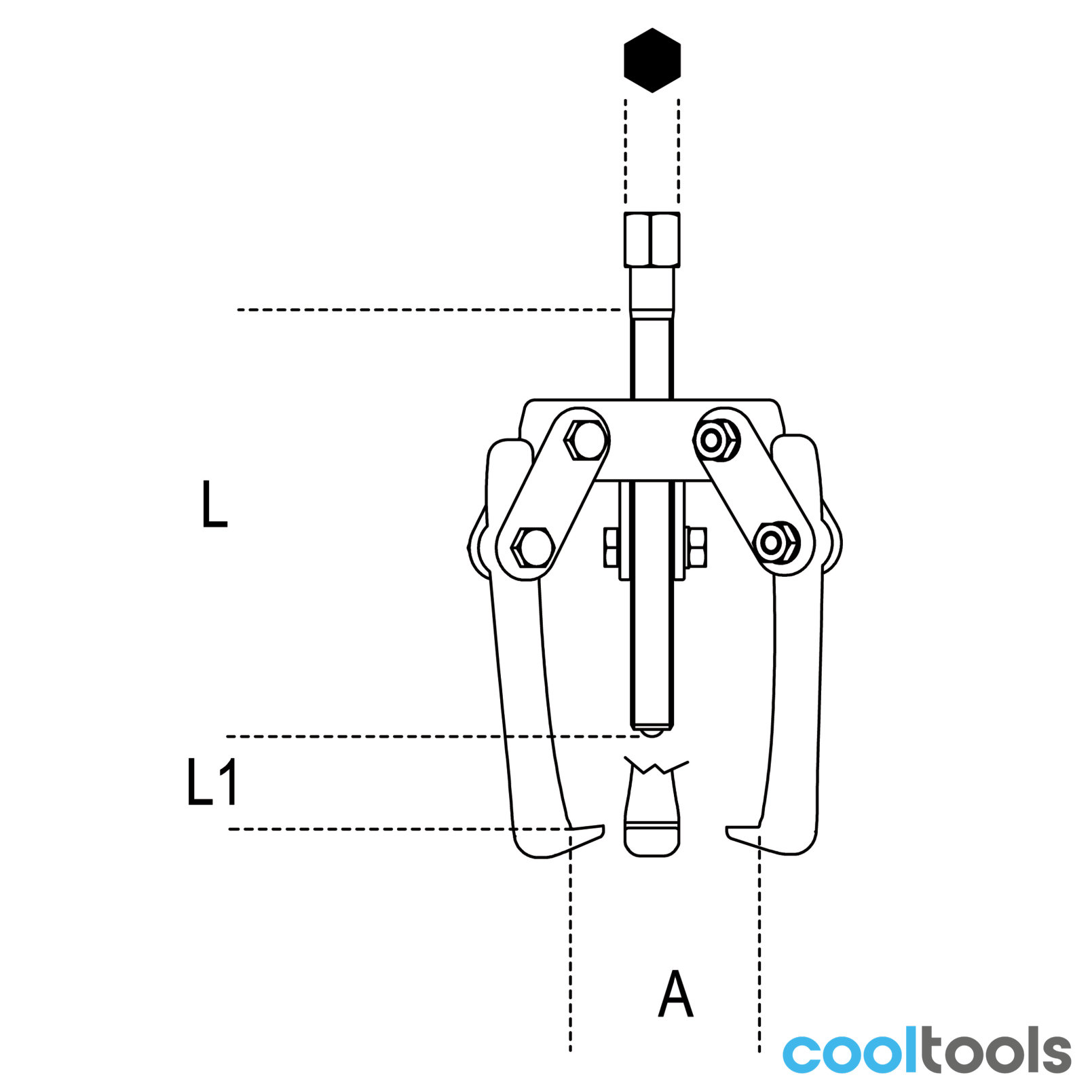

| Artikelcode | Model | Max. spanwijdte A (mm) | Armlengte L (mm) | Max. diepte S (mm) | Zeskant (mm) |
|---|---|---|---|---|---|
| 015160001 | 1516/1 | 60 | 85 | 40 | 10 |
| 015160002 | 1516/2 | 70 | 85 | 65 | 10 |
| 015160003 | 1516/3 | 90 | 105 | 85 | 12 |
Specificaties
| Model | 1516 |
| Uitvoering | Drie-armige trekker, zelfremmend |
| Merk | Beta |
Documentatie
| Capaciteit (mm) | 90 mm or 70 mm or 60 mm |
| Merk | Beta |
| Serie | 1516 |
| Soort | Drie-armige trekker |
1516_slash_1+-+2+-+3_nl.pdf
Download
Specificaties
Artikelnummer
015160003
Model
1516
EAN
8014230045474
Documenten 1
PDF
Datasheet 1516/1+-+2+-+3Datasheet · PDF · 415 kB
