Beta 1544 — Binnentrekkers voor lagers en bussen
Binnentrekkers halen lagers, bussen en hulzen uit een blind gat, waar een gewone trekker geen grip krijgt. De kop gaat in de binnenring; door de stelschroef aan te draaien spreidt hij uit en grijpt achter het onderdeel. Trekken doet u vervolgens met de twee-armige trekker Beta 1542. Bij de maten 1544/0 tot en met 1544/7 is ook combinatie met slaggewicht 1540 mogelijk; de grotere maten (1544/9C en 1544/10C) werken uitsluitend met 1542/2.
Kenmerken
- Uitspreidende kop voor grip in binnenring
- Combineerbaar met Beta 1542 (en 1540 bij kleine maten)
- Twaalf maten voor 5 tot 115 mm binnendiameter
- M10-schroefdraad tot 1544/7, G 3/8" bij 9C en 10C
Uitvoeringen

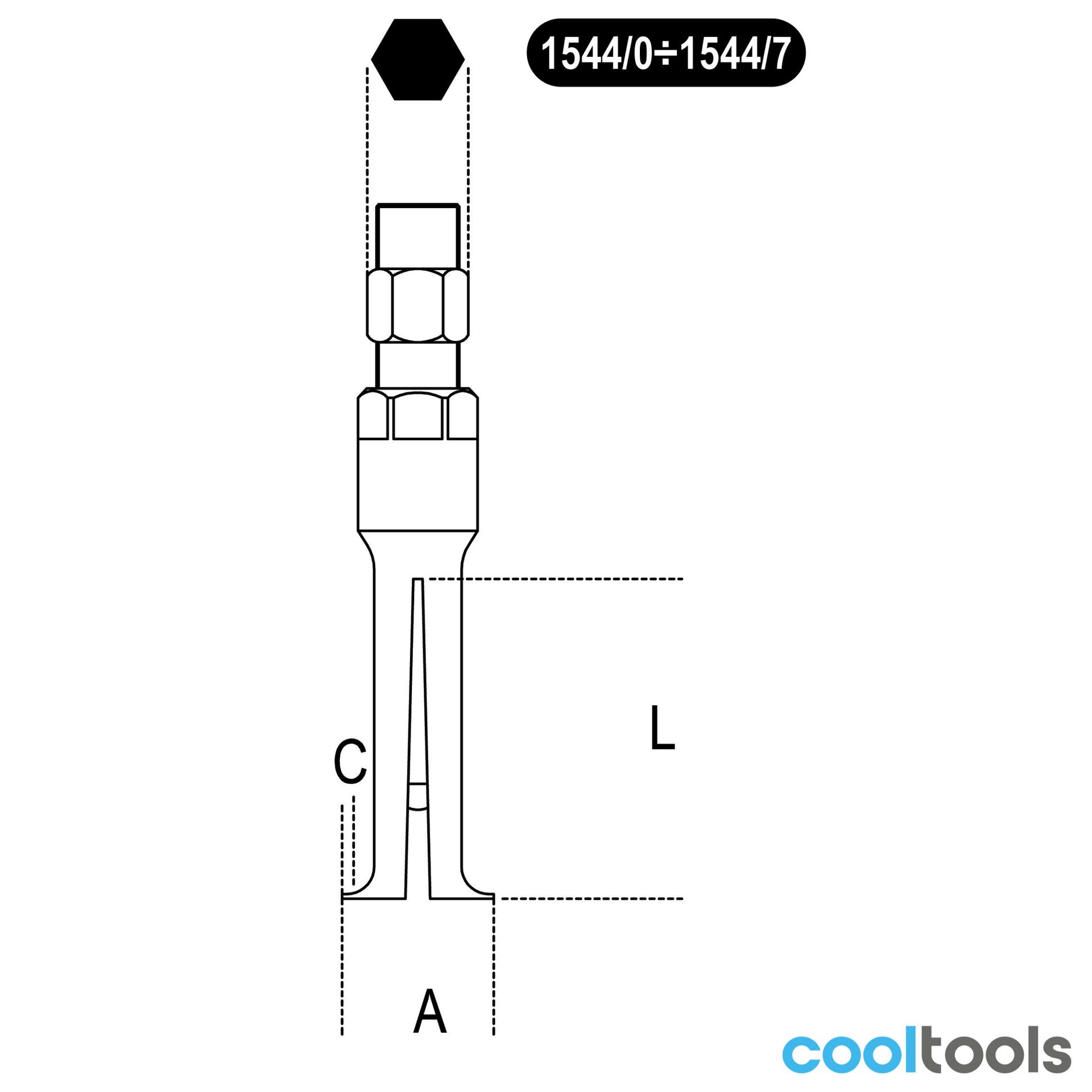

| Artikelcode | Model | Bereik A (mm) | Spreiding C (mm) | Lengte L (mm) | Draad | Trekstang |
|---|---|---|---|---|---|---|
| 015440100 | 1544/0 | 5÷7 | 0,25 | 30 | M10 | 1542/1 |
| 015440105 | 1544/A | 7÷9 | 0,80 | 30 | M10 | 1542/1 |
| 015440110 | 1544/1 | 9÷12 | 0,80 | 30 | M10 | 1542/1 |
| 015440120 | 1544/2 | 13÷17 | 1,15 | 50 | M10 | 1542/1 |
| 015440121 | 1544/2B | 14÷19 | 1,00 | 60 | M10 | 1542/1 |
| 015440130 | 1544/3 | 16÷21 | 1,70 | 60 | M10 | 1542/1 |
| 015440140 | 1544/4 | 20÷25 | 1,65 | 60 | M10 | 1542/1 |
| 015440150 | 1544/5 | 25÷30 | 2,00 | 60 | M10 | 1542/1 |
| 015440160 | 1544/6 | 30÷37 | 3,00 | 63 | M10 | 1542/1 |
| 015440170 | 1544/7 | 38÷45 | 3,80 | 63 | M10 | 1542/1 |
| 015440189 | 1544/9C | 40÷75 | 2,60 | 82 | G 3/8" | 1542/2 |
| 015440199 | 1544/10C | 70÷115 | 7,30 | 90 | G 3/8" | 1542/2 |
Specificaties
| Model | 1544 |
| Uitvoering | Binnentrekker voor blinde gaten |
| Merk | Beta |
Documentatie
| Uitvoering | 1544/2B - 14-19 mm or 1544/A - 7-9 mm or 1544/1 - 9-12 mm or 1544/10C - 70-115 mm or 1544/5 - 25-30 mm or 1544/4 - 20-25 mm or 1544/3 - 16-21 mm or 1544/2 - 13-17 mm or 1544/7 - 38-45 mm or 1544/0 - 5-7 mm or 1544/6 - 30-37 mm or 1544/9C - 40-75 mm |
| Geschikt voor | Beta 1540 en 1542 trekkers |
| Soort | Binnentrekker |
1544_slash__dot__dot__dot__nl.pdf
Download
Specificaties
Artikelnummer
015440121
Model
1544
EAN
8014230045962
